Šis palyginimas paaiškina pagrindinius skirtumus tarp šių dviejų kniedžių konstrukcijų ir pateikia praktinių svarstymų gamintojams, dirbantiems su elektros, elektronikos, automobilių, mechaninių ir tiksliųjų komponentų.
Kniedės užtikrina nuolatinį mechaninį ryšį, deformuodamos tvirtinimo detalės dalį po to, kai jis praeina per jungiamus komponentus. Dažnai pasirenkamas varis Skirta laidumui, atsparumui korozijai ir patikimam formavimui savybės yra svarbios.
Pagrindinis skirtumas tarp tuščiavidurių ir tvirtų konstrukcijų yra koto konstrukcija. Tuščiaviduris arba vamzdinis kotas turi vidinę angą arba sumažintą medžiagos sekciją kieta kniedė naudoja visiškai užpildytą kotą. Šis skirtumas turi įtakos tam, kaip tvirtinimo detalė susidaro surinkimo metu.
Inžinieriams ir pirkimo komandoms geresnis pasirinkimas nėra nulemtas vien dėl to ar vienas dizainas yra tuščiaviduris ar vientisas. Teisingas pasirinkimas priklauso nuo jungties, montavimo įranga, apkrovos reikalavimai, komponentų matmenys ir gamybos sąlygos.
Tuščiavidurėje kniedėje yra ertmė dalyje arba visoje jos kotelyje. Priklausomai nuo specifinio dizaino, galas gali būti išplėstas, užriestas ar kitaip formuojamas montavimo metu. Dėl to dizainas yra naudingas mazgams, kuriuose reikalinga kontroliuojama deformacija.
Galimos skirtingų matmenų ir galvutės pusiau vamzdinės ir vamzdinės konfigūracijos stiliai. Jie gali būti gaminami kompaktiškos geometrijos ir pakartojamiems darbams surinkimas yra svarbus.
Tvirta kniedė turi ištisinį metalinį kotą. Montavimo metu atviras galas yra deformuota tinkama kniedijimo įranga, kad būtų sukurta antra galvutė ir pritvirtinta jungtis.
Tvirta konstrukcija suteikia tvirtą korpusą mechaniniam tvirtinimui ir turi padarė šio tipo kniedes seniai žinomu sprendimu konstrukciniams ir pramoniniams mazgams.
| Funkcija | Tuščiaviduris dizainas | Tvirtas dizainas |
|---|---|---|
| Blauzdos konstrukcija | Iš dalies tuščiaviduris arba vamzdinis | Visiškai tvirtas |
| Formavimo būdas | Galas gali būti išplėstas, užriestas arba suspaustas | Atviras kotas yra mechaniškai deformuotas |
| Medžiagos naudojimas | Tam tikriems matmenims galima naudoti mažiau medžiagų | Reikalingas tvirtas kotas |
| Tipiškas stiprumo reikalavimas | Tinka daugeliui tikslaus tvirtinimo darbų | Puikiai tinka tvirtoms mechaninėms jungtims |
| Įprastos programos | Elektros, elektronikos, apšvietimo, automobilių ir tikslieji komponentai | Konstrukciniai, mechaniniai ir pramoniniai mazgai |
| Galimi galvos stiliai | Apvalios, pusiau apvalios, plokščios, įgilintos ir nestandartinės konstrukcijos | Apvalūs, plokšti, įdubę ir individualūs dizainai |
| Tinkinimas | Matmenys, medžiaga, galva ir geometrija gali būti pritaikyti | Matmenys, medžiaga ir galvos konfigūracija gali būti pritaikyti |
Šios charakteristikos yra bendrosios gairės, o ne absoliučios veikimo taisyklės. Faktinis jungties stiprumas ir patikimumas priklauso nuo medžiagos kokybės, matmenų, montavimo parametrai, jungties konstrukcija ir eksploatavimo sąlygos.

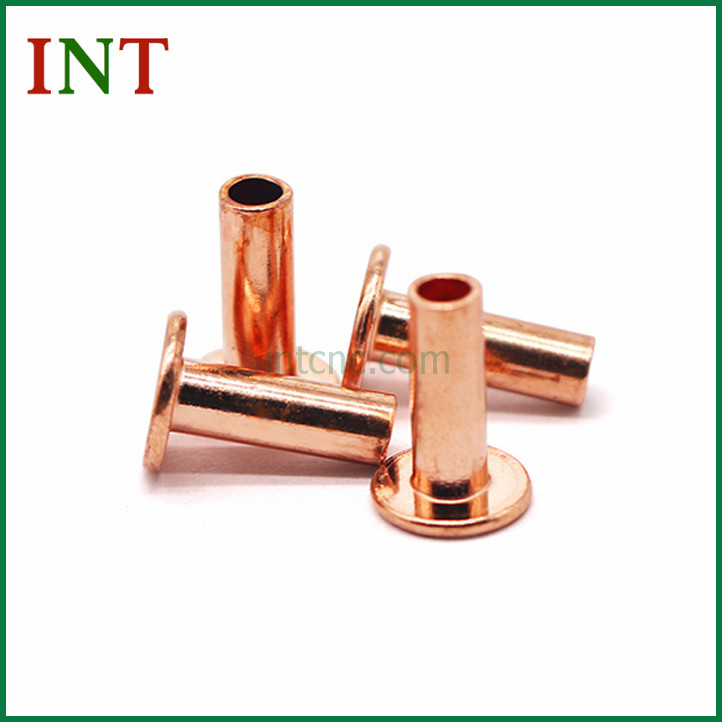

Tuščiaviduriai dizainai dažnai svarstomi komponentams, kuriems reikalinga kontroliuojama deformacija surinkimo metu. Gaminant iš vario ar vario lydinių, jie taip pat gali būti naudingos elektrinės ir medžiagų charakteristikos konkrečioms reikmėms.
Įprastos taikymo sritys apima:
Elektriniuose mazguose varis gali atlikti ir mechanines, ir laidžias funkcijas. Galutinis pasirinkimas vis dėlto turėtų būti pagrįstas elektros apkrova, kontaktu konfigūraciją, aplinkos sąlygas ir reikalingą komponento tarnavimo laiką.
Naudojimui, kuriam reikalingi specifiniai matmenys ar formavimo charakteristikos, gamintojai gali apsvarstytipasirinktiniai varinių kniedžių sprendimairemiantis brėžiniais ir surinkimo reikalavimais.

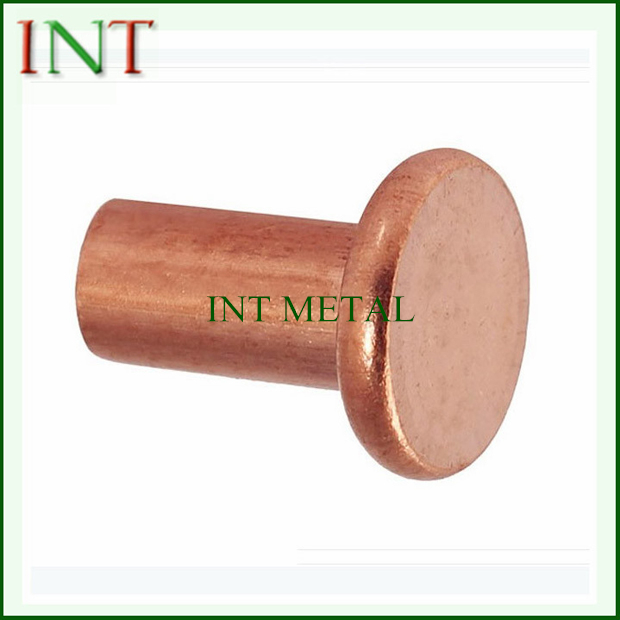

Kietos kniedės paprastai parenkamos agregatams, kuriuose yra didelė mechaninė reikalingas ryšys. Jų ištisinis kotas suteikia medžiagą, kuri gali būti plastiška deformuoti, kad susidarytų saugus sujungimas.
Jie dažniausiai randami konstrukcinėse dalyse, pramoninėje įrangoje, transporte komponentai, mechaninė įranga ir kiti mazgai, kuriuose tvirtinimas yra patikimas yra pagrindinis aspektas.
Tinkamas galvos stilius ir matmenys priklauso nuo jungties geometrijos ir montavimo procesas. INT METAL taip pat suteikiakietos kniedės, skirtos pramoniniam naudojimuisu pritaikytomis specifikacijomis, prieinamomis OEM ir ODM projektams.
Kniedės našumas priklauso ne tik nuo jos geometrijos, bet ir nuo pasirinktos medžiaga. Skirtingoms reikmėms gali prireikti laidumo, stiprumo, atsparumas korozijai, svoris, apdirbamumas ir formavimo charakteristikos.
| Medžiaga | Tipinės charakteristikos | Galimos programos |
|---|---|---|
| Varis | Didelis elektros laidumas ir geras atsparumas korozijai | Elektriniai ir elektroniniai komponentai |
| Žalvaris | Geras apdirbamumas ir subalansuotos mechaninės bei elektrinės savybės | Tiksli techninė įranga ir elektriniai komponentai |
| Plienas | Didelis mechaninis stiprumas | Mechaniniai ir konstrukciniai pritaikymai |
| Aliuminis | Mažas tankis ir geras atsparumas korozijai | Lengvi komponentai |
Priklausomai nuo naudojimo, galimos paviršiaus apdorojimo priemonės gali būti nikelis, cinkavimas, chromas, bronza, alavas ir sidabravimas, taip pat oksidacija ir kt. nurodyta apdaila.
Paviršiaus apdorojimas turi būti parinktas atsižvelgiant į darbo aplinką, elektros reikalavimus, korozijos poveikį, išvaizdą ir suderinamumą su sujungiamos medžiagos.
Pasirinkimas tarp dviejų dizainų turėtų prasidėti atsižvelgiant į gatavų gaminių reikalavimus surinkimas, o ne tik tvirtinimo detalė. Ypač svarbūs yra šie veiksniai.
Apsvarstykite jungties tempimo, šlyties, vibracijos ir kitas mechanines apkrovas patirs. Tvirta konstrukcija gali būti tinkama, kai yra didelė mechaninė reikalingas ryšys.
Patikrinkite, ar gamybos linijoje naudojamas presavimas, užspaudimas, automatizuotas kniedijimas, arba kitu surinkimo būdu. Tvirtinimo detalės geometrija turi būti suderinama su pasirinkta įranga.
Dėl laidžių komponentų, medžiagų laidumo ir užbaigto dizaino ryšys turėtų būti vertinamas kartu. Galima apsvarstyti varį ir vario lydinius kai elektros charakteristikos yra taikymo reikalavimo dalis.
Kniedės skersmuo, koto ilgis, galvutės matmenys, sienelės storis ir formavimo geometrija visa tai turi įtakos montavimui ir galutiniam jungties veikimui.
Temperatūra, drėgmė, vibracija, korozijos poveikis ir sąlytis su kitais metalais į tai reikia atsižvelgti prieš baigiant medžiagos ir paviršiaus apdorojimą.
„Dongguan INT Metal Tech Co., Ltd.“ buvo įkurta 2012 m. Dongguane, Kinijoje. Įmonė specializuojasi elektroninių medžiagų ir tiksliųjų komponentų gamyboje elektros, automobilių, geležinkelio tranzito, kosmoso ir kitose gamybos pramonės šakose.
Jo gaminių asortimentą sudaro elektriniai kontaktai, tikslios kniedės, taurieji metalai plakiruotos juostos, vario lydinio juostos, tikslios jungtys, formų priedai ir CNC apdirbtos dalys. Bendrovė siūlo daugiau nei 5000 specifikacijų ir modelių savo produktų kategorijas.
Kniedėms INT METAL veikia su variu, žalvariu, plienu, aliuminiu ir kitos nurodytos medžiagos. Gaminio konfigūracijos apima apvalią galvutę, pusiau apvalią galvutę, plokščia galvutė, įdubusi galvutė, pusiau tuščiavidurė, vientisa, vamzdinė, laiptuota ir pritaikyta konstrukcija.
Matmenys gali būti sukurti pagal kliento brėžinius ir projekto reikalavimus, palaiko OEM ir ODM gamybą. Tai leidžia kniedėms geometriją, medžiagą, paviršiaus apdorojimas ir formavimo charakteristikos turi būti suderintos su kliento surinkimo procesas.
INT METAL dirba pagal ISO9001 ir ISO14001 valdymo sistemas, su gaminiais atitinkantys aplinkosaugos reikalavimus, įskaitant RoHS ir REACH. Jo gamybos galimybės apima štampavimą, CNC apdirbimą, juostelių apdorojimą, dailylentės ir tiksliųjų komponentų gamyba.
Sužinokite daugiau apieINT METAL precizinės kniedėsarba susisiekite su gamintoju, kad aptartumėte medžiagos pasirinkimą, matmenis, brėžinius, ir pritaikyti gamybos reikalavimai.
Pagrindinis skirtumas yra koto konstrukcija. Tuščiaviduris arba vamzdinis dizainas yra vidinė anga arba sumažintos medžiagos dalis, o tvirta kniedė turi ištisinį metalinį kotą. Tai turi įtakos formavimo procesui ir tinka programas.
Tuščiavidurė konstrukcija gali būti laikoma kontroliuojama deformacija, kompaktiška geometrija, arba svarbūs konkretūs surinkimo reikalavimai. Jis dažniausiai naudojamas pasirinktose elektros, elektronikos, apšvietimo, automobilių ir tiksliųjų komponentų taikymas.
Varis gali būti tinkamas elektriniams komponentams dėl savo didelio elektros energijos kiekio laidumas. Tačiau visa jungties konstrukcija turėtų būti įvertinta remiantis srovės apkrova, kontaktinė varža, mechaniniai reikalavimai, temperatūra ir veiklos aplinka.
Nebūtinai kiekvienoje programoje. Tvirtas kotas suteikia nemažą kiekį medžiagos mechaninei deformacijai, tačiau faktinės jungties savybės priklauso nuo kniedės medžiaga, matmenys, montavimo procesas, jungties dizainas ir aptarnavimas sąlygomis.
Taip. INT METAL palaiko OEM ir ODM projektus ir gali kurti kniedes pagal kliento brėžiniai ir specifikacijos, įskaitant medžiagą, matmenis, galvos stilių, paviršiaus apdorojimas ir kiti projektavimo reikalavimai.
Įprasti variantai yra varis, žalvaris, plienas ir aliuminis. Tinkamiausia medžiaga priklauso nuo reikalingų mechaninių savybių, laidumo, atsparumo korozijai, svoris, formavimo charakteristikos ir taikymo aplinka.
Tuščiavidurės ir vientisos kniedės skirtos skirtingiems tvirtinimo reikalavimams. Pirmieji gali būti naudingi pasirinktoms tikslioms agregatams, kai jie yra kontroliuojami formavimas ir kompaktiška konstrukcija yra svarbūs, o tvirtas dizainas dažnai yra svarbus laikomi tvirtomis mechaninėmis jungtimis.
Galutinis sprendimas dėl elektros, elektronikos, automobilių ir pramonės komponentų reikėtų atsižvelgti į medžiagą, matmenis, montavimo įrangą, mechanines apkrovas, elektros charakteristikos ir aplinkos sąlygos kartu.
INT METAL, turėdamas patirties tiksliųjų komponentų ir elektroninių medžiagų srityje standartiniai ir pritaikyti kniedžių sprendimai gamintojams, kuriantiems komponentus reiklioms pramoninėms reikmėms.
