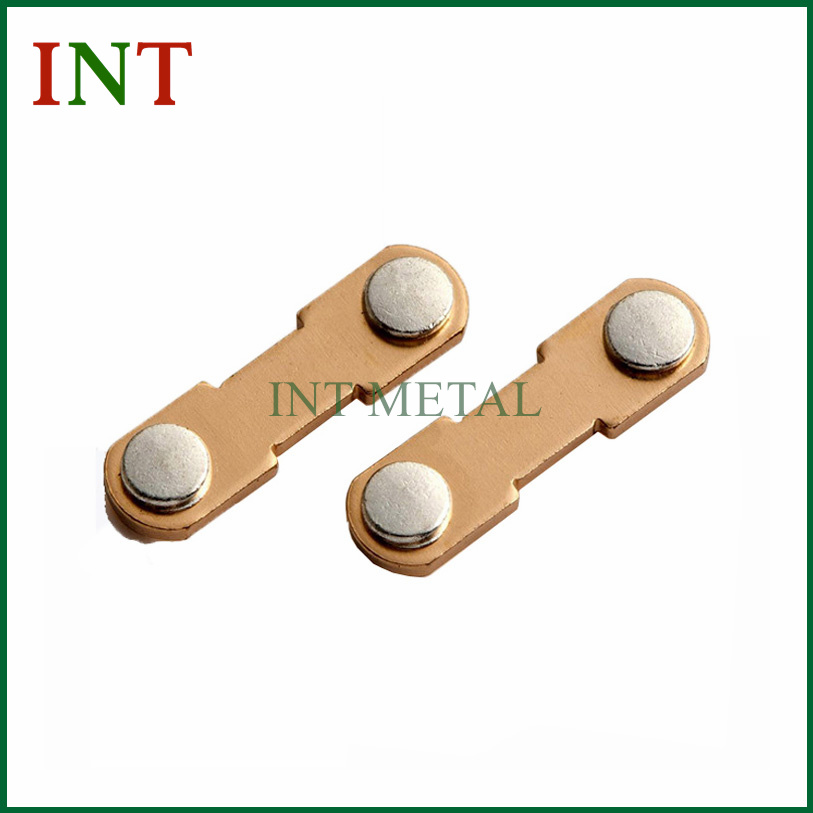

Judančios kontaktinės kniedėsyra tikslūs elektriniai kontaktiniai komponentai, skirti padėti valdyti ir perjungti elektros energiją tokiuose įrenginiuose kaip kontaktoriai, grandinės pertraukikliai, starteriai, temperatūros valdikliai, jungikliai ir relės. Turėdami daugiau nei 12 metų gamybos patirtį,INTkuria pritaikytas judančias kontaktines kniedes, naudodamas sidabro pagrindu pagamintas kontaktines medžiagas ir vario arba vario-nikelio pagrindo medžiagas reiklioms OEM ir ODM programoms.
Judančių kontaktų kniedės yra specializuoti elektriniai kontaktiniai komponentai, sumontuoti ant judančių laidžių perjungimo mechanizmų dalių. Veikimo metu judantis kontaktas priartėja prie stacionaraus kontakto arba atsiskiria nuo jo, kad sukurtų arba nutrauktų elektros grandinę.
Dėl šio judesio kontaktinis paviršius tampa ypač svarbus. Kiekvienas perjungimo ciklas gali sukelti elektros lanką, mechaninį poveikį, trintį ir šilumą. Todėl tinkamai sukonstruota kontaktinė kniedė turi užtikrinti stabilią elektrinę sąsają, išlaikant mechaninį vientisumą pakartotinio veikimo metu.
Praktikoje judančios kontaktinės kniedės gali tiesiogiai arba netiesiogiai valdyti elektros energiją perjungimo mechanizmais. Jie ypač aktualūs mažos ir vidutinės srovės elektros įrenginiams, kur reikalingi patikimi perjungimai ir kompaktiški komponentų matmenys.
Medžiagos pasirinkimas yra vienas iš svarbiausių veiksnių projektuojant judančių kontaktų kniedes. Kontaktinis paviršius turi subalansuoti elektros laidumą, atsparumą elektriniam susidėvėjimui, atsparumą suvirinimui, šiluminį elgesį ir suderinamumą su darbo aplinka.
Remiantis turima INT produkto informacija, dažniausiai naudojamos kontaktinės medžiagos yra Ag, AgNi, AgCdO, AgSnO2, AgSnO2Į2O3ir AgZnO. Varis ir varis-nikelis naudojami kaip pagrindinės medžiagos.
| Medžiagos kategorija | Tipinė medžiaga | Pirminis svarstymas |
|---|---|---|
| Sidabras | Ag | Elektros laidumas ir kontaktinės savybės |
| Sidabrinis nikelis | AgNi | Elektrinės ir šiluminės charakteristikos su gera lanko varža |
| Sidabro kadmio oksidas | AgCdO | Atsparumas elektriniam susidėvėjimui ir lydajam suvirinimui |
| Sidabro alavo oksidas | AgSnO2 | Tinka reiklioms perjungimo programoms |
| Bazinė medžiaga | Cu / CuNi | Mechaninė atrama ir laidi jungtis |
Tinkama medžiaga turi būti parinkta atsižvelgiant į srovės lygį, perjungimo dažnį, įtampą, apkrovos charakteristikas, šilumines sąlygas, mechaninius reikalavimus ir numatomą galutinio elektros prietaiso tarnavimo laiką.
Dėl kompaktiškos judančių kontaktinių kniedžių struktūros jos tinka įvairiems elektros perjungimo komponentams. Jie daugiausia susiję su mažos ir vidutinės srovės programomis.
Įžinieriams ir pirkimų komandoms paraiška visada turėtų būti svarstoma kartu su elektros apkrova ir mechaniniu judėjimu. Kontaktinė kniedė, kuri gerai veikia viename perjungimo įrenginyje, gali netikti kitam dizainui, nereguliuojant medžiagos ar matmenų.
Matmenų tikslumas yra labai svarbus, nes kniedė turi tinkamai priglusti prie judančio kontakto mazgo. INT pateikia pritaikytus matmenis su tipinėmis specifikacijomis, apimančiomis galvutės skersmenį nuo maždaug 2,5 mm iki 8 mm.
| Parametras | Reprezentatyvus diapazonas | Tipiška tolerancija |
|---|---|---|
| Galvos skersmuo | 2,5–8 mm | ±0,10 mm |
| Galvos storis | apytiksliai 0,6–2,0 mm | ±0,05 mm |
| Kontaktinio sluoksnio storis | apytiksliai 0,3–0,7 mm | ±0,05 mm |
| Kotelio skersmuo | apytiksliai 1,2–4 mm | ±0,05 mm |
| Koto ilgis | apytiksliai 1-4 mm | ±0,15 mm |
Šios vertės turėtų būti traktuojamos kaip reprezentatyvios, o ne universalios konstrukcijos ribos. Gamybos projektams pirkėjai turėtų pateikti brėžinius, pavyzdžius, techninius dokumentus, elektros reikalavimus ir surinkimo sąlygas, kad tiekėjas galėtų patvirtinti atitinkamą specifikaciją.
Elektrinių kontaktinių kniedžių gamybai reikalingas kontroliuojamas formavimas, medžiagų parinkimas, matmenų valdymas ir tikrinimas. Kadangi komponentas yra mažas, net nedideli matmenų nuokrypiai gali turėti įtakos surinkimo išlygiavimui ir kontaktų veikimui.
Profesionalios gamybos darbo eiga paprastai sutelkta į šias sritis:
Didelės apimties elektrinių komponentų gamybai nuosekli gamyba yra tokia pat svarbi, kaip ir nominali specifikacija. Stabilūs matmenys ir pasikartojančios medžiagos savybės padeda sumažinti surinkimo skirtumus ir palaiko nuspėjamą gaminio kokybę.
Tinkamos judančios kontaktinės kniedės pasirinkimas turėtų prasidėti nuo faktinių eksploatavimo sąlygų, o ne paprasčiausiai pasirinkti standartinį dydį. Pirkimo komandos gali naudoti šį kontrolinį sąrašą:
Darbas su gamintoju, galinčiu gaminti OEM ir ODM, gali supaprastinti šį procesą. INT teigia, kad gali gaminti dalis pagal klientų brėžinius ar techninius dokumentus ir gali rekomenduoti tinkamas medžiagas pagal taikymo reikalavimus.
Pirkdami judančius kontaktinius kniedes iš Kinijos gamintojo arba elektros kontaktų tiekėjo, pirkėjai turėtų žiūrėti ne tik į vieneto kainą. Ilgalaikis patikimumas priklauso nuo inžinerinės paramos, medžiagų nuoseklumo, matmenų kontrolės, dokumentacijos, pakuotės ir pristatymo galimybių.
INT praneša apie daugiau nei 12 metų kontaktinių kniedžių gamybos patirtį ir ISO9001 sertifikatą. Jo gaminio informacija taip pat nurodo palaikymą OEM ir ODM projektams, pritaikytus matmenis, pavyzdžių užklausas ir pristatymo oro, greitojo ar jūrų transportu parinktis.
Vykdant tarptautinius pirkimus, pakuotė taip pat svarbi, nes judančios kontaktinės kniedės yra maži tikslūs komponentai. INT aprašo maždaug 500–5 000 vienetų pakavimo kiekius mažuose plastikiniuose arba vakuuminiuose plastikiniuose maišeliuose, po to atskirose kartoninėse dėžutėse ir kieto kartono išorinėse pakuotėse.
Pirkėjams, lyginantiems gamintojus, patikimas tiekėjas turėtų pateikti:
Jie daugiausia naudojami elektros perjungimo įrangoje, pvz., kontaktoriuose, grandinės pertraukikliuose, starteriuose, temperatūros reguliatoriuose, jungikliuose ir relėse, ypač mažos ir vidutinės srovės įrenginiuose.
Įprastos kontaktinio paviršiaus medžiagos yra Ag, AgNi, AgCdO, AgSnO2, AgSnO2Į2O3ir AgZnO. Įprastos pagrindinės medžiagos yra varis ir varis-nikelis. Geriausias pasirinkimas priklauso nuo pritaikymo elektrinių ir mechaninių reikalavimų.
Taip. Matmenys gali būti pritaikyti pagal kliento brėžinius, pavyzdžius ar techninius dokumentus. Tinkinimas gali apimti svarbius matmenis, tokius kaip galvutės skersmuo, galvutės storis, kontaktinio sluoksnio storis, koto skersmuo ir koto ilgis.
Remiantis INT produkto informacija, gali būti pateikti pavyzdžiai. Sandėlyje esantys pavyzdžiai gali būti nemokami, o pavyzdžiai, kuriems reikia gaminti, gali būti susiję su gamybos sąnaudomis.
INT nurodo maždaug 15–25 dienų elektros kontaktų pristatymo laiką, priklausomai nuo žaliavos sąlygų. Faktinis kiekvieno projekto vykdymo laikas turėtų būti patvirtintas atsižvelgiant į medžiagų prieinamumą, užsakymo kiekį, pritaikymą ir gamybos reikalavimus.
Aukštos kokybėsJudančios kontaktinės kniedėsvaidina svarbų vaidmenį užtikrinant stabilų elektros perjungimą, mechaninį patikimumą ir ilgalaikį komponentų veikimą. Pasirinkus tinkamą kontaktinę medžiagą, pagrindinę medžiagą, matmenis, leistinus nuokrypius ir gamybos partnerį, galima žymiai sumažinti projektavimo ir gamybos riziką. Turėdama pritaikytą gamybą, OEM / ODM palaikymą, medžiagų parinkimo pagalbą ir patirtį elektros kontaktų gamyboje, INT suteikia galimybę įmonėms tiekti tikslius kontaktinius komponentus, skirtus pramoninėms elektros reikmėms. Jei kuriate naują perjungimo įrenginį arba ieškote patikimo Kinijos tiekėjo pritaikytoms judančioms kontaktinėms kniedėms,susisiekite su mumisaptarti jūsų brėžinius, specifikacijas, pavyzdžių reikalavimus ir gamybos poreikius.
